در خودروهای مدرن، بسیاری از عملکردهای حیاتی موتور توسط یک واحد الکترونیکی مرکزی کنترل میشود که به آن ECU (Engine Control Unit) گفته میشود. این قطعه در واقع مغز متفکر سیستم مدیریت موتور است؛ واحدی که دادههای دریافتی از سنسورها را تحلیل میکند و بر اساس آن تصمیم میگیرد چه میزان سوخت تزریق شود، زمان جرقه چه زمانی باشد و موتور در چه شرایطی بهترین عملکرد را داشته باشد.
تا زمانی که ECU بهدرستی کار کند، راننده فقط نتیجه را میبیند: استارت سریع، شتاب مناسب، مصرف سوخت منطقی و کارکرد نرم موتور. اما به محض اینکه در این واحد اختلالی ایجاد شود، رفتار خودرو میتواند بهطور قابل توجهی تغییر کند؛ گاهی به شکلی که حتی یک تعمیرکار کمتجربه هم آن را با خرابی قطعات دیگر اشتباه بگیرد.
نکته مهم اینجاست که ECU برخلاف تصور عمومی، قطعهای نیست که فقط در اثر ضربه یا تصادف خراب شود. در بسیاری از موارد، مشکلات آن به مرور زمان و تحت تأثیر شرایط کاری خودرو ایجاد میشوند.
ECU خودرو دقیقاً چه کاری انجام میدهد؟
برای درک بهتر خرابیهای ECU باید ابتدا بدانیم این قطعه چه وظایفی دارد. ECU بهصورت مداوم دادههای دهها سنسور مختلف را دریافت میکند؛ سنسورهایی مانند:
- سنسور موقعیت دریچه گاز
- سنسور اکسیژن
- سنسور دمای موتور
- سنسور موقعیت میللنگ و میلسوپاپ
- سنسور فشار هوای ورودی
این دادهها در ECU پردازش میشوند و خروجی آنها به اجزایی مانند انژکتورها، کویلها، دریچه گاز برقی و فن خنککننده ارسال میشود.
در واقع ECU هر چند میلیثانیه تصمیم میگیرد که موتور چگونه کار کند. بنابراین اگر در این پردازش اختلالی ایجاد شود، تقریباً تمام عملکرد موتور میتواند تحت تأثیر قرار بگیرد.
مطلب پیشنهادی: نحوه محاسبه قیمت باطری کهنه
ECU چگونه دچار خرابی یا اختلال میشود؟
ECU معمولاً در محفظه موتور یا نزدیکی آن نصب میشود؛ محیطی که شرایط بسیار سختی دارد. همین موضوع باعث میشود عوامل مختلفی در طول زمان به این قطعه آسیب بزنند.
مهمترین عوامل خرابی ECU عبارتاند از:
1. گرما و شوک حرارتی
دمای داخل محفظه موتور در تابستان میتواند به بیش از 80 درجه سانتیگراد برسد. این گرما به مرور باعث فرسودگی قطعات الکترونیکی داخل ECU میشود. همچنین تغییر ناگهانی دما میتواند باعث ترک خوردن لحیمهای روی برد شود.
2. لرزش مداوم موتور
موتور خودرو دائماً در حال لرزش است. این لرزشها به مرور زمان ممکن است باعث شل شدن اتصالات داخلی یا ایجاد ترکهای بسیار ریز در مدارهای ECU شوند.
3. نوسان ولتاژ
یکی از دلایل شایع خرابی ECU اختلال در سیستم برق خودرو است. باتری ضعیف، دینام معیوب یا اتصال کوتاه میتوانند باعث ایجاد نوسانات ولتاژ شوند و به مدارهای داخلی ECU آسیب بزنند.
4. ریمپ غیر اصولی
در سالهای اخیر ریمپ کردن ECU برای افزایش قدرت موتور رایج شده است. اگر این کار توسط افراد غیرمتخصص انجام شود، ممکن است پارامترهای حیاتی موتور تغییر کنند و فشار بیش از حدی به درایورها و مدارهای ECU وارد شود.
5. نفوذ رطوبت و آب
آب یکی از دشمنان جدی قطعات الکترونیکی است. شستوشوی موتور با فشار آب یا نفوذ رطوبت به کانکتورها میتواند باعث سولفاته شدن پایهها و ایجاد اتصالهای نامطمئن شود.
مطلب پیشنهادی: تفاوت برگ سبز و سند خودرو چیست؟
علائم خرابی ECU که رانندگان باید جدی بگیرند
خرابی ECU همیشه با یک علامت واضح ظاهر نمیشود. در بسیاری از موارد نشانهها بهصورت پراکنده و گیجکننده بروز میکنند.
برخی از مهمترین علائم عبارتاند از:
- روشن شدن چراغ چک موتور
- خاموش شدن ناگهانی خودرو
- بد استارت خوردن موتور
- کاهش محسوس قدرت موتور
- افزایش مصرف سوخت
- لرزش یا بد کار کردن موتور در دور آرام
- ثبت چندین خطای غیرمرتبط در دیاگ
یکی از نشانههای جالب خرابی ECU این است که مشکل فقط زمانی ظاهر میشود که موتور گرم میشود. این اتفاق معمولاً به دلیل ترکهای میکروسکوپی در مدارهای داخلی است که در دمای بالا خود را نشان میدهند.
اصول عیبیابی ECU به زبان ساده
بسیاری از رانندگان تصور میکنند با وصل کردن دستگاه دیاگ میتوان فوراً مشکل ECU را تشخیص داد. اما واقعیت این است که دیاگ فقط یک ابزار کمکی است و تشخیص نهایی نیاز به بررسی مرحلهبهمرحله دارد.
یک روند اصولی عیبیابی معمولاً شامل مراحل زیر است:
بررسی سیستم برق خودرو
قبل از هر چیز باید وضعیت باتری، دینام و سیمکشی بررسی شود. اگر ولتاژ ورودی ECU پایدار نباشد، این واحد ممکن است خطاهای کاذب ثبت کند.
بررسی دادههای زنده در دیاگ
تکنسین حرفهای فقط به کد خطا نگاه نمیکند. او پارامترهای لحظهای موتور را بررسی میکند. برای مثال:
- تغییرات موقعیت دریچه گاز
- دمای موتور
- نسبت سوخت و هوا
- زمان جرقه
اگر این دادهها غیرمنطقی باشند، احتمال وجود مشکل در ECU یا سیمکشی افزایش مییابد.
تست حرارتی ECU
در برخی موارد ECU را تحت شرایط دمایی مختلف آزمایش میکنند. اگر با گرم شدن یا سرد شدن ECU مشکل ظاهر شود، احتمال خرابی برد داخلی زیاد است.
بررسی شبکه ارتباطی خودرو
در خودروهای جدید، ECU تنها واحد الکترونیکی خودرو نیست. این قطعه از طریق شبکههایی مانند CAN BUS با سایر یونیتها ارتباط دارد. اگر در این شبکه اختلال ایجاد شود، ECU ممکن است اطلاعات اشتباه دریافت کند.

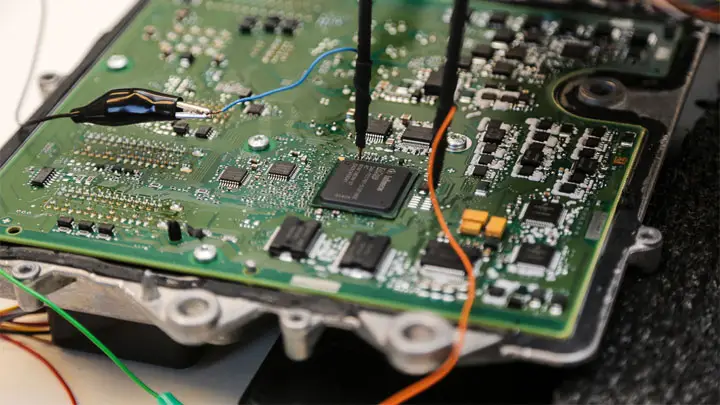

رایجترین خرابیهای ECU و روش تعمیر آنها
در تجربه تعمیرگاهی، چند نوع خرابی بیش از بقیه در ECU دیده میشود.
خرابی خازنهای داخلی
خازنها وظیفه تثبیت ولتاژ را دارند. با گذشت زمان این قطعات خاصیت خود را از دست میدهند و باعث ناپایداری عملکرد ECU میشوند.
علائم این مشکل:
- روشن شدن چراغ چک
- ریست شدن ECU
- لرزش مقطعی موتور
راهحل معمول:
تعویض خازنهای معیوب توسط تعمیرکار متخصص.
سوختن درایور انژکتور یا کویل
درایورها قطعاتی هستند که فرمان ECU را به انژکتورها و کویلها منتقل میکنند. اتصال کوتاه در سیمکشی یا خرابی کویل میتواند باعث سوختن این درایورها شود.
علائم:
- کار نکردن یک سیلندر
- خامسوزی موتور
- لرزش شدید
راهحل:
- تعویض درایور
- بررسی کامل سیمکشی و قطعه مربوطه
ترک خوردن مسیرهای مدار
برد ECU دارای مسیرهای بسیار ظریفی است. گرما و لرزش میتواند باعث ترک خوردن این مسیرها شود.
نتیجه این مشکل معمولاً خطاهای مقطعی و غیرقابل پیشبینی است.
راهحل:
- بررسی برد با میکروسکوپ
- ترمیم مسیرها با لحیمکاری دقیق
نفوذ آب به ECU
این مورد از خطرناکترین خرابیهاست.
اثرات آن:
- سولفاته شدن پایهها
- خوردگی برد
- قطع کامل ارتباط ECU
در مراحل اولیه میتوان با شستوشوی تخصصی برد و خشکسازی کامل مشکل را رفع کرد، اما در موارد شدید معمولاً ECU باید تعویض شود.
نقش مهم سیمکشی در خطاهای مرتبط با ECU
در بسیاری از موارد ECU مقصر اصلی نیست. مشکل در دسته سیم خودرو است.
مشکلات رایج سیمکشی شامل موارد زیر است:
- اکسید شدن کانکتورها
- قطع شدن سیم در اثر حرارت
- پارگی عایق سیمها
- اتصال کوتاه
به همین دلیل در تعمیرگاههای حرفهای قبل از تعویض هر قطعهای، مقاومت و پیوستگی سیمها بررسی میشود.
چگونه عمر ECU را افزایش دهیم؟
با رعایت چند نکته ساده میتوان احتمال خرابی ECU را به شکل قابل توجهی کاهش داد.
مهمترین توصیهها:
- از شستوشوی موتور با فشار آب خودداری کنید
- سلامت باتری و دینام را بهطور دورهای بررسی کنید
- از تجهیزات برقی غیراستاندارد استفاده نکنید
- کانکتورهای برقی را هر چند وقت یکبار تمیز کنید
- ریمپ ECU را فقط در مراکز تخصصی انجام دهید
همچنین توصیه میشود در صورت روشن شدن چراغ چک، خودرو مدت طولانی با همان وضعیت رانده نشود؛ زیرا گاهی یک ایراد کوچک میتواند به مشکلات بزرگتر منجر شود.
جمعبندی
ECU یکی از مهمترین و حساسترین قطعات خودروهای امروزی است و اختلال در آن میتواند طیف گستردهای از مشکلات عملکردی در موتور ایجاد کند. با این حال بسیاری از خطاهایی که به ECU نسبت داده میشوند، در واقع ناشی از مشکلات برق خودرو، سنسورها یا سیمکشی هستند.
بنابراین در مواجهه با علائم خرابی، بهترین کار عیبیابی مرحلهبهمرحله و دقیق است، نه تعویض سریع ECU. در بسیاری از موارد، این قطعه قابل تعمیر است و با هزینهای بسیار کمتر از تعویض کامل میتوان آن را به حالت عادی بازگرداند.
جمعبندی ایرادات رایج ECU، علائم، علتها و روش رفع
| مورد | علائم مشاهدهشده | علتهای احتمالی | روشهای پیشنهادی رفع مشکل |
|---|---|---|---|
| خرابی خازنهای ECU | روشن شدن چراغ چک، ریست شدن ECU، لرزش مقطعی موتور | فرسودگی خازنها به دلیل گرما و گذر زمان | تعویض خازنهای داخلی، تست ولتاژ و نوسان برق |
| سوختن درایور انژکتور یا کویل | بد کار کردن موتور، خامسوزی، قطع شدن کار یک سیلندر | اتصال کوتاه در سیمکشی، خرابی کویل یا انژکتور | تعویض درایور، تست سیمکشی، بررسی کویل و انژکتور |
| ترک خوردگی مسیرهای مدار ECU | خطاهای مقطعی، عملکرد نامنظم هنگام گرم شدن موتور | شوک حرارتی، لرزش مداوم، کیفیت پایین لحیمها | تست حرارتی، بررسی برد با بزرگنما، لحیمکاری دقیق |
| نفوذ رطوبت یا آب | چراغ چک، بد کار کردن، خاموشی ناگهانی، خوردگی کانکتور | شستوشوی اشتباه موتور، بارندگی، درز محفظه | شستوشوی تخصصی برد، خشکسازی کامل، در موارد شدید تعویض ECU |
| نوسانات برق خودرو | خطاهای متعدد، لرزش، عدم استارت مناسب | باتری ضعیف، دینام معیوب، اتصال کوتاه | تست سیستم برق، بررسی ولتاژ ورودی ECU، تعمیر دینام یا باتری |
| خرابی سنسورها (بهظاهر مرتبط با ECU) | خطاهای پراکنده، کارکرد نامنظم موتور | سیمکشی معیوب، اکسید شدن کانکتورها، قطعی مقطعی | بررسی دسته سیم، تست مقاومت سیمها، تمیزکاری کانکتورها |
| اختلال شبکه ارتباطی خودرو (CAN BUS) | ثبت خطاهای غیرمنطقی، رفتار متغیر ECU | پارازیت شبکه، خرابی یکی از یونیتهای جانبی | بررسی سلامت شبکه، تست ارتباط یونیتها، رفع نویز |
| ریمپ غیراصولی ECU | افزایش مصرف سوخت، کاهش عمر قطعات داخلی، عملکرد ناپایدار | تغییر اشتباه پارامترهای نرمافزاری | بازگردانی تنظیمات استاندارد، ریمپ اصولی در مراکز معتبر |
| شرایط محیطی سخت | خطا هنگام گرم شدن خودرو، عملکرد نامنظم در تابستان | گرمای زیاد، لرزشهای شدید موتور | تست حرارتی، بهبود محل نصب ECU، بررسی نگهدارندهها |
